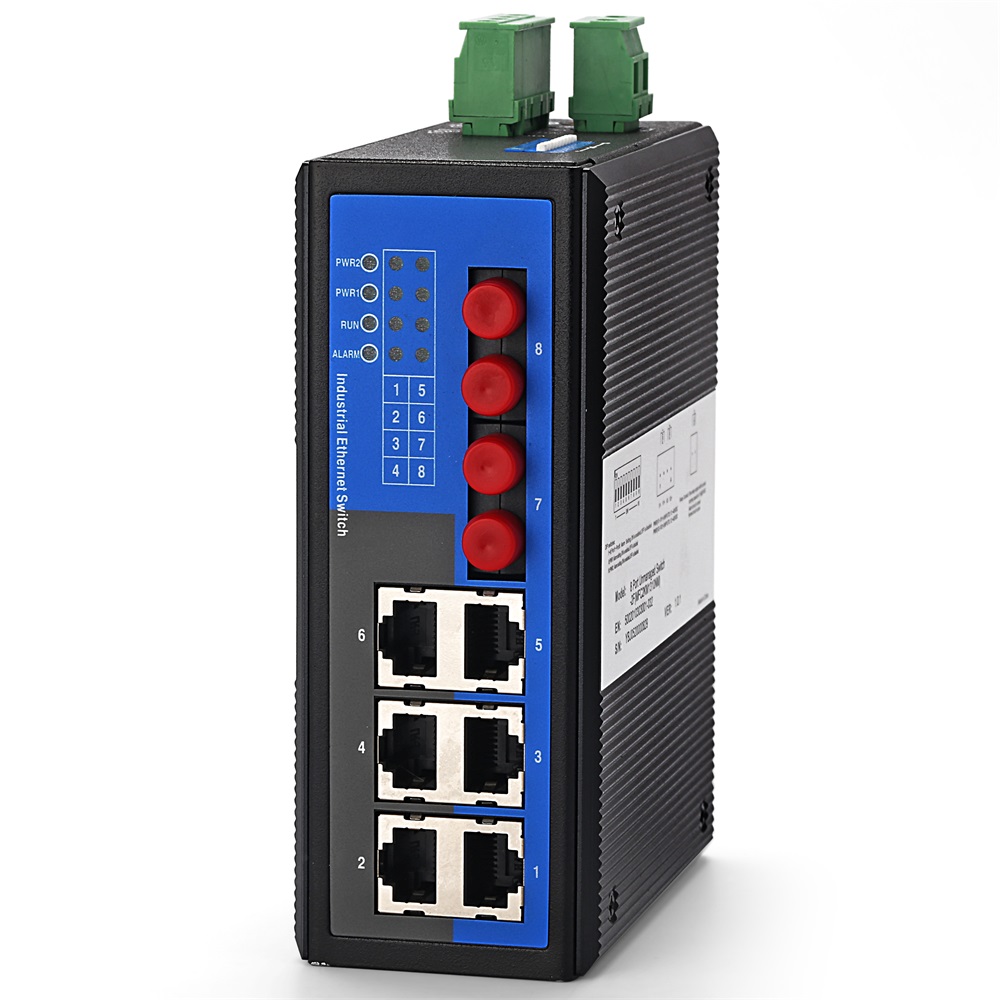

RTS318系列是一款即插即用的非网管型工业以太网交换机，能为您的以太网连接提供经济的解决方案。工业四级EMC防护等级及高强度IP30外壳设计，确保设备能够在恶劣的现场环境中可靠工作。

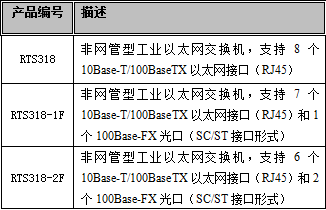

RTS318系列可选6～8路电口和0～2路光口（RTS318:8电口；RTS318-1F：7电口、1光口；RTS318-2F：6电口、2光口） 。电口 （RJ45）支持10/100Base-T（X）、全双工/半双工、MDI/MDI-X自适应；光口为100Base-FX，多模（M）/单模（S）、接口可选。

• IEEE802.3/802.3u/802.3x/802.3d，存储转换交换方式
• 10/100M，全双工/半双工，MDI/MDI-X自适应
• 端口掉线/电源故障告警信息继电器输出
• 冗余24VDC（12～48VDC）电源输入
• 无风扇、低功耗设计
• 工业级标准设计，IP 30等级防护，波纹式高强度外壳
• -40～75℃工作温度范围

技术：

标准：IEEE802.3、IEEE802.3u、IEEE802.3x

流量控制：IEEE802.3x流控、背压流控

接口：

百兆光口：100Base-FX，接口可选

百兆电口：10Base-T/100Base-TX，RJ45，自动流速控制，全/半双工模式和MDI/MDI-X自动侦测

告警输出接口：1路继电器告警信息输出

拨码开关：控制端口及电源告警

交换属性：

传输方式：存储转发

背板带宽：1.6G

缓存大小：1Mbits

MAC地址表：2K

指示灯：

运行指示灯：Run

接口指示灯：Link/ACT

电源指示灯：PWR1、PWR2

告警指示灯：Alarm

传输距离：

双绞线：100M（标准CAT5/CAT5e线缆）

多模光纤：850nm，2Km

1310nm，5Km

单模光纤：1310nm，20Km

1310nm，40Km

1310nm，60Km

1550nm，80Km

电源：

输入电压：24VDC（12～48VDC）

接入端子：4芯7.62mm间距接线端子

支持冗余保护

支持反接保护

支持过流保护

RTS318功率

空载功率：1.5W@24VDC

满载功率：2.2W@24VDC

ØRTS318-1F功率

空载功率：1.7W@24VDC

满载功率：3.2W@24VDC

RTS318-2F功率

空载功率：3.6W@24VDC

满载功率：4.3W@24VDC

工作环境：

工作温度：-40~75℃

存储温度：-40~85℃

相对湿度：5%~95%（无凝露）

机械结构：

外壳：IP30防护等级，波纹式高强度金属外壳

安装：DIN卡轨式安装

重量：900g

尺寸（W×H×D）：136 mm×52mm×105mm

行业标准：

EMI：FCCPart 15，CISPR (EN55022) class A

EMS：EN61000-4-2(ESD)，Level 4

EN61000-4-3(RS)，Level 3

EN61000-4-4(EFT)，Level 4

EN61000-4-5(Surge)，Level 4

EN61000-4-6(CS)，Level 3

EN61000-4-8，Level 5

冲击：IEC 60068-2-27

自由落体：IEC60068-2-32

震动：IEC 60068-2-6
