电接口：
l 接口类型：DB9F接口或工业5PIN工业端子
l 通信速率：0~500kBit/s，速率自适应
l 信号延时（电口）：100ns
l 具备1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能
l 终端电阻：本机不带终端电阻，请按需要外接
光纤接口：
l 光口类型：多模、单模可选（单光、双光可选）
l 光口连接器：标配ST；SC、FC可选
l 光纤波长：多模850nm、1310 nm，单模1310 nm、1550nm
l 传输光纤：多模50/125um、62.5/125 um、100/140um，单模8.3/125 um、9/125um、10/125um
l 传输距离：多模0—2Km，单模0—20Km，更远距离可选
电源及保护：
l 双电源冗余输入，DC12V-36V值，典型值DC24V，隔离电压1500V，1A电流保护(短路保护)，反接保护功能
l 工作电流典型值90mA@24V
l 电口故障告警输出，触点容量：DC24V/1A
工作环境：
l 工作温度：-40 ~ 85 °C
l 工作湿度：5 ~ 95% RH
l 存放温度：-40 ~ 85 °C
机械特性：
l 外形尺寸：138mm×106mm×54mm
l 外壳：IP40防护等级,铝制加强机壳
l 安装方式： 35mmDIN导轨安装
l 净重：900g
符合标准：
l EMI：EN550221998, Class A
l EN61000-4-2(ESD), Criteria B, Level 4
l EN61000-4-3(RS), Criteria A, Level 2
l EN61000-4-4(EFT), Criteria B, Level 4
l EN61000-4-5(Surge), Criteria B, Level 2
l EN61000-4-6(CS), Criteria B, Level 2
l En61000-4-8(PFMF), Criteria A, Level 3
l IEC60068-2-27
l EN50121-4
l Freefall：IEC60068-2-32
|
产品型号 |
规格描述 |
|
RT-MR2-S |

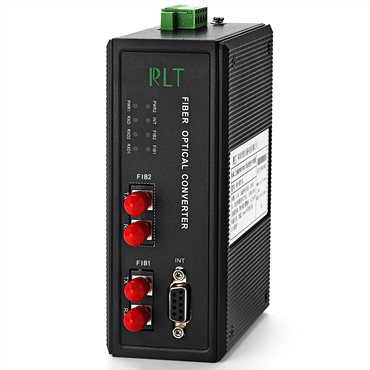

工业级MODBUS总线双光纤冗余中继器，一路电接口，两路光模块接口，支持点对点光纤冗余拓扑结构，单模光纤（0—20KM），光口ST/FC/SC可选 |
|
RT-MR2-M |
工业级MODBUS总线双光纤冗余中继器，一路电接口，两路光模块接口，支持点对点光纤冗余拓扑结构，多模光纤（0—2KM），光口ST/FC/SC可选 |
本设备须成对使用，适用于点对点光纤冗余网络。可以实现通过光纤连接两个MODBUS总线网段；当光口1链路出现故障时，设备自动切换为光口2链路工作；当光口1链路恢复正常后，自动恢复为光口1链路工作。该系列产品即插即用，不需配置，最大程度的使用户安装和调试过程简单化。
典型应用方案如下：
