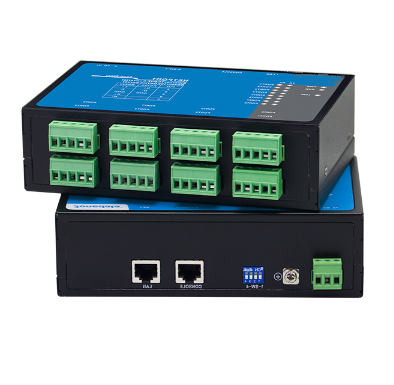

RTP308T系列是让串口设备立即具备联网能力的串口联网服务器，可以把分散的串行设备、主机等通过网络集中管理。该系列有3款产品可供选择，支持8路RS-232、RS-485/422或3IN1串口转1路百兆以太网电口，其中RS-485/422支持串口电磁隔离；采用壁挂式或桌面式安装方式，能满足不同应用现场的需求。

串口服务器支持多种网络协议，如TCP、UDP、TELNET、ARP、ICMP、HTTP、DNS和DHCP协议；拥有完善的管理功能，支持访问控制、快速配置、在线升级等；每路串口支持4路TCP或UDP会话连接，支持RealCom、TCP Server、TCP Client、UDP Server、UDP Client、Pair Master、Pair Slave、UDP Rang和UDP Multicast等多种工作模式；支持TELNET、WEB等访问方式。另外，配套提供的基于Windows平台的管理配置工具，能够一步一步引导用户对设备进行管理配置，通过简单的设置实现串口设备立即联网。网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。

拨码开关可实现设备恢复出厂设置。硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可广泛应用于PLC控制与管理、楼宇自控、医疗保健自动化系统、测量仪表及环境动力监控系统等。

支持10/100Base-T(X)自适应以太网接口
支持300bps-115200bps线速无阻塞通信
支持RealCom、TCP Server、TCP Client、UDP Server、UDP Client、Pair Master、Pair Slave、UDP Rang和UDP Multicast等多种工作模式
支持过网关，跨路由通信
支持多主机轮询模式，实现多个主机访问同一个串口
支持定界符匹配通信，实现多样化的串口打包需求
支持FIFO功能，兼容各种旧式终端设备
支持IP地址和MAC地址过滤功能，轻松实现精确的访问控制
支持分级用户管理，实现人性化的权限管理
支持串口状态和串口参数监视，通信状态一目了然
支持RTS/CTS、DTR/DSR和XON/XOFF流量控制
兼容多种虚拟串口管理软件
支持虚拟串口驱动访问模式和网络中断自动恢复连接功能
灵活的串口数据分帧设置，满足用户各种分包需求
支持标准TCP/IP SOCKET应用程序访问
TCP支持多连接，满足4个以内用户同时监控或管理串口设备
UDP方式下支持单机或多机通讯，满足多个用户同时监控或管理串口设备
支持Windows配置工具、TELNET和WEB等多种配置形式

以太网
标准：10Base-T、100Base-TX
协议：TCP、UDP、ARP、HTTP、TELNET、ICMP、DHCP、DNS
速率：10/100M自动流速控制，MDI/MDI-X自动侦测
接口数量：1路
接口形式：RJ45
双工模式：全双工或半双工模式自适应
工作模式：4路会话，支持RealCom、TCP Server、TCP Client、UDP Server、UDP Client、Pair Master、Pair Slave、UDP Rang和UDP Multicast工作模式

串口
标准：EIA RS-232C、RS-485、RS-422
串口数量：8路RS-232、RS-485/422或3IN1串口
RS-232信号：DSR、RTS、GND、TXD、RXD、DCD、CTS、DTR
RS-485信号：D+、D-、GND
RS-422信号：T+、T-、GND、R+、R-
波特率：300-115200bps
数据位：5bit、6bit、7bit、8bit
检验位：None、Even、Odd、Space、Mark
停止位：1bit、2bit

接口形式：
RS-232和3IN1串口，采用RJ45；
RS-485/422串口带隔离，采用5位5.08mm间距接线端子;，
流量控制：RTS/CTS、DTR/DSR、XON/XOFF
方向控制：RS-485方向采用数据流向自动控制技术
负载能力：RS-485/422端支持32点轮询环境（可定制128点）
RS-485上下拉电阻：4.7kΩ
电磁隔离强度：RS-485/422串口（接线端子），3KVDC/2KVrms
配置方式
WEB配置管理、TELNET配置、Windows配置工具
安全技术
用户权限分级、IP地址过滤、MAC地址过滤、WEB控制台、TELNET控制台

指示灯
电源指示灯、运行指示灯、以太网口指示灯、串口指示灯

电源
电源范围：12~48VDC
连接方式：3位5.08mm间距接线端子
电源保护：无极性连接

功耗
空载：≤3.16W@12VDC
满载：≤3.90W@12VDC

工作环境
RTP308T-8D(RS-232)、RTP308T-8D(3IN1)-RJ45
工作温度：-40~75℃
存储温度：-40~85℃
相对湿度：5%～95%（无凝露）
RTP308T-8DI(RS-485)
工作温度：-40~70℃
存储温度：-40~70℃
相对湿度：5%～95%（无凝露）

机械结构
外壳：IP30防护等级，金属外壳

安装：
壁挂式或桌面式安装
尺寸（宽×高×深）： 170mm×49.8mm×110mm（RS-485/422）
170mm×31.5mm×110mm（RS-232和3IN1）
重量：590g（RS-232和3IN1）；
740g（RS-485/422）

行业标准
IEC 61000-4-2 (ESD，静电放电抗扰度)，Level 4
空气放电：±15kV
接触放电：±8kV
IEC 61000-4-4 (EFT，电快速瞬变脉冲群抗扰度)，Level 3
电源：±2kV
信号：±1kV
IEC 61000-4-5 (Surge，浪涌抗扰度)，Level 3
电源：共模±2kV，差模±1kV
信号：共模±2kV，差模±1kV
冲击：IEC 60068-2-27
自由落体：IEC 60068-2-32
振动：IEC 60068-2-6
认证CE、FCC、RoHS
