RTS2312系列 12口全千兆非网管型工业PoE/非PoE以太网交换机

  • RTS2312系列

返回列表

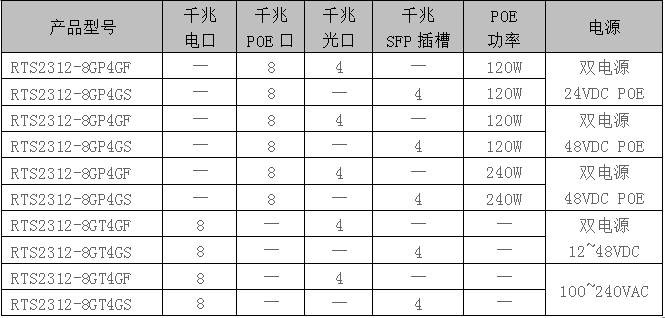

产品概述产品特点规格参数产品型号应用拓扑结构

RTS2312系列为12口全千兆二层非网管型工业PoE/非PoE以太网交换机,PoE供电符合IEEE802.3af/at协议标准。该系列有8款产品可供选择,提供千兆电口、千兆PoE口、千兆光口和千兆SFP插槽等多种接口,支持100~240VAC、12~48VDC、24VDCPOE和48VDC POE等多种电源方案,采用DIN导轨式或壁挂式安装方式,能满足不同应用现场的需求。

DC电源输入为两条独立的供电电路,确保在一路电源出现故障时,设备依然能正常运行。硬件采用无风扇、低功耗、宽温宽压设计,通过符合行业标准的严格测试,能够适应对EMC有严酷要求的工业现场环境,可广泛应用于AP覆盖、轨道交通、智慧城市、平安城市、新能源、智能电网、智能制造等工业领域。

    • 支持4路千兆光(1*9模块或SFP插槽可选),8路千兆电(PoE或非PoE可选)
    • 单个PoE口可提供高达30W输出功率
    • PoE产品支持双电源48VDC POE或24VDC POE电源输入可选
    • 非PoE产品支持100~240VAC或双电源12~48VDC电源输入可选
    • 支持-40~75℃宽温工作
标准和协议
10Base-T,遵循IEEE 802.3
100Base-TX,遵循IEEE 802.3u
1000Base-T,遵循IEEE 802.3ab
1000Base-X,遵循IEEE 802.3z
PoE,遵循IEEE 802.3af
PoE+,遵循IEEE 802.3at
PoEPoE口最大功率:30W
PoE供电引脚:V+、V+、V-、V-对应针脚1、2、3、6

接口
千兆电口:10/100/1000Base-T(X),RJ45,自动流速控制,全/半双工模式,MDI/MDI-X自动侦测
千兆光口:1000Base-FX,SC/ST/FC接口可选
SFP插槽:1000Base-SFP,LC
Console口:保留
告警端口:保留

指示灯
运行指示灯、电源指示灯、接口指示灯、PoE指示灯

交换属性
传输方式:存储转发
MAC地址:8K
缓存:4Mbit
背板带宽:24G
交换时延:<10μs

电源
该系列产品提供4种供电方式,PoE产品有两种电源方案可选:
方案1
电源范围:24VDC PoE
连接方式:6-pin 5.08mm间距接线端子(电源占4位)
电源数量:双电源冗余备份
连接保护:防反接
过流保护:12A

方案2
电源输入:48VDC PoE
连接方式:6-pin 5.08mm间距接线端子(电源占4位)
电源数量:双电源冗余备份
连接保护:防反接
过流保护:5A

非PoE产品有两种电源方案可选:
方案3
电源范围:12~48VDC
连接方式:6-pin 5.08mm间距接线端子(电源占4位)
电源数量:双电源冗余备份
连接保护:无极性
过流保护:3A

方案4
电源输入:100~240VAC
连接方式:6-pin 5.08mm间距接线端子(电源占2位)
过流保护:5A

工作环境
工作温度:-40~75℃
存储温度:-40~85℃
相对湿度:5%~95%(无凝露)

机械结构
外壳:IP40防护等级,金属外壳
安装:DIN导轨式或壁挂式安装
重量:≤740g
尺寸(宽×高×深):53mm×138mm×110mm

行业标准
IEC 61000-4-2 (ESD),Level 3
IEC 61000-4-4 (EFT),Level 3
IEC 61000-4-5 (Surge),Level 3
冲击:IEC 60068-2-27
自由落体:IEC 60068-2-32
振动:IEC 60068-2-6
认证CE、FCC、RoHS
