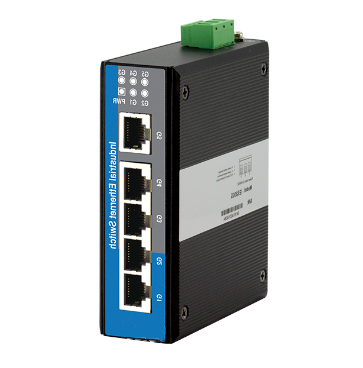

RTS205G系列为5口全千兆二层非网管型工业以太网交换机。该产品提供全千兆电口，采用导轨式或壁挂式安装方式，能满足不同应用现场的需求。

硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

支持5路千兆电
全千兆带宽能实现高性能高速率传输大量视频、语音和数据
输入电压12～48VDC，电源无极性，防反接
支持-40～75℃宽温工作

标准和协议
10Base-T，遵循IEEE 802.3
100Base-TX，遵循IEEE 802.3u
1000Base-T，遵循IEEE 802.3ab

接口
电口：10/100/1000Base-T(X)，RJ45，自动流速控制，全/半双工模式，MDI/MDI-X自动侦测

指示灯
接口指示灯、电源指示灯

交换属性
传输方式：存储转发
MAC地址：1K
缓存：1Mbit
背板带宽：12G
交换时延：<10μs

电源
输入电压：12~48VDC，3芯7.62mm间距接线端子
无极性，防反接
功耗空载：0.86W@24VDC
满载：4.63W@24VDC

工作环境
工作温度：-40~75℃
存储温度：-40~85℃
相对湿度：5%～95%（无凝露）

机械结构
外壳：IP40防护等级，金属外壳
安装：DIN导轨式安装
重量：387g
尺寸（宽×高×深）：35mm×110mm×95mm

行业标准
IEC 61000-4-2 (ESD)，Level 3
空气放电：±8kV
接触放电：±6kV
IEC 61000-4-4 (EFT) ，Level 3
电源：共模±2kV，差模±1kV
IEC 61000-4-5 (Surge) ，Level 3
电源：±2KV
以太网接口：±1KV
冲击：IEC 60068-2-27
自由落体：IEC 60068-2-32
振动：IEC 60068-2-6
认证CE、FCC、RoHS

RTS205G 5口全千兆非网管型工业以太网交换机
