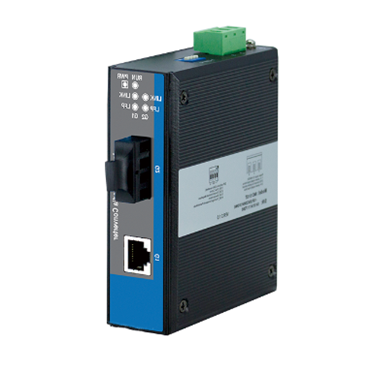

RTC101G支持IEEE802.3、IEEE802.3x、IEEE802.3u标准，能为您的以太网连接提供经济的解决方案。IP30等级防护外壳设计，能够可靠地在恶劣危险的环境中工作。LED灯系统状态指示，可以帮助系统维护者监控网络的连接状况。

RTC101G提供1路电口和1路光口，电口（RJ45）支持10/100/1000Base-T（X）、全双工/半双工、MDI/MDI-X自适应；光口为1000Base-FX，多模（M）/单模（S）、SC/ST/FC形式可选。

• IEEE802.3、IEEE802.3x、IEEE802.3u、IEEE802.3z标准
• 支持LFP(Link Fault Pass-Through)功能，自动侦测到链路中任一端口断开时强迫该链路其它端口停止传输（具体介绍见附录）
• 支持Auto-Negotiation技术，自动侦测网络速度、全/半双工模式
• 即插即用，MDI/MDI-X自动连接
• 存储转发交换方式
• 网络工作状态LED指示
• 12～36VDC弹性电源输入，电源极性自识别
• 0℃～70℃操作温度范围，可选宽温型号（-40℃～85℃）
• 工业4级设计，IP 30等级防护，波纹式高强度外壳

接口

RJ45口：10Base-T/100Base-TX/1000Base-T自适应，全双工/半双工自适应 或强制工作模式，支持MDI/MDI-X连接。

光口：1000Base-FX，SC/ST/FC接口形式可选，支持单模（9μm或10μm ，5Km）、多模(62.5um或50um，220～550m)光纤

系统参数

标准：IEEE802.3、IEEE802.3x、IEEE802.3u、IEEE802.3z、Link Fault Pass-Through（LFP）

转发速度：1488100pps

传输方式：存储转发

支持1K MAC地址表

电源

12VDC～36VDC电源输入（3位接线端子）

功耗小于3W

内置过流保护

机械特性

尺寸（长×宽×高）：103 mm×78mm×32mm

包装：IP30等级保护，金属外壳

安装：壁挂式或DIN卡轨式安装

工作环境

工作温度：0℃～70℃宽温工作，扩展宽温型号（-40～85℃）

存储温度：-40℃～70℃

湿   度：10%~95%（无凝露）

通过认证

安全：UL508 (认证中)

EMI：FCC Part 15, CISPR (EN55022) class A

EMS：  EN61000-4-2(ESD)   4级

EN61000-4-3 (RS)    4级

EN61000-4-4 (EFT)   4级

EN61000-4-5 (Surge)  4级

EN61000-4-6 (CS)    4级

EN61000-4-8        4级

EN61000-4-11       4级

冲击：IEC 60068-2-2         PASS

自由落体：IEC 60068-2-32    PASS

震动：IEC 60068-2-6         PASS
