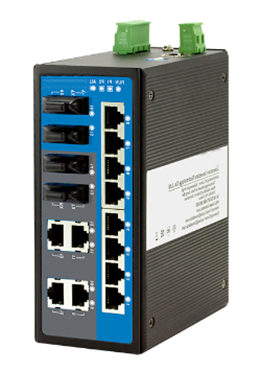

RTS3016系列 16口非网管型工业以太网交换机

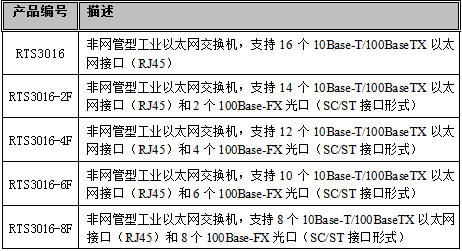

  • RTS3016    16路百兆电口
  • RTS3016-2F   14路百兆电口+2路百兆光口
  • RTS3016-4F   12路百兆电口+4路百兆光口
  • RTS3016-6F   10路百兆电口+6路百兆光口
  • RTS3016-8F    8路百兆电口+8路百兆光口

  • 返回列表

    产品概述产品特点规格参数产品型号应用拓扑结构

    该系列产品的所有电口均支持10Base-T/100Base-TX,自动流速控制,全/半双工模式和MDI/MDI-X自适应;光口支持SC/ST/FC接口可选。该系列产品具有标准的工业级设计,其所有器件均选用工业级的器件,能够满足各种工业现场的要求,实现了较高的可靠性。

      • 高性能网络交换技术
      • 支持16个以太网端口(其中支持2/4个光口)
      • 支持 MAC地址自动学习、自动老化
      • 支持8KMAC地址表
      • 支持系统交换带宽3.2Gbps
      • 支持冗余电源(12~48VDC)、电源支持无极性
      • 支持1路继电器告警输出
      • 支持CLI命令管理功能
      • 可靠的工业等级设计
      • 0-60℃温度工作范围
      • 无风扇设计
      • IP40防护等级


    技术

    标准:IEEE802.3、IEEE802.3u、IEEE802.3x

    流控:IEEE802.3x流控、背压流控


    接口

    百兆电口:10Base-T/100Base-TX自适应RJ45口,全双工/半双

    工自适应或强制工作模式,支持MDI/MDI-X自适应

    光纤接口:100Base-FX,支持SC/ST/FC接口

    Console口:CLI命令管理口(RS-232),RJ45

    告警端口:2芯7.62mm间距接线端子,

    1路继电器告警信息输出


    传输距离

    双绞线:100M(标准CAT5/CAT5e线缆)

    多模光纤: 850nm ,2Km

    1310nm ,5Km

    单模光纤:1310nm ,20Km

    1310nm ,40Km

    1310nm ,60Km

    1550nm ,80Km


    交换属性

    百兆转发速度:148810pps

    传输方式:存储转发

    系统交换带宽:3.2 G

    缓存大小:256Kbits

    支持8K MAC地址表


    指示灯

    DC电源指示灯:PWR1、PWR2

    AC电源指示灯:PWR

    告警指示灯:AlARM

    设备运行状态指示灯:SYS

    端口连接/运行状态指示灯:Link/Act(1~16)


    电源

    输入电压:24VDC(12~48VDC)

    接入端子:4芯7.62mm间距接线端子

    RTS3016(12/48VDC):

    空载功率:2.0W@24VDC

    满载功率:4.6W@24VDC

    DC电源支持双电源冗余

    DC电源支持内置过流4.0A保护

    AC电源支持内置过流5.0A保护

    DC电源支持无极性


    机械特性

    外壳:IP40等级保护,金属外壳

    安装:DIN导轨式安装

    重量:1.1kg

    尺寸(长×宽×高):160mm×130mm×70mm


    工作环境

    工作温度:0~60℃

    存储温度:-40~85℃

    工作湿度:5%~95%(无凝露)


    行业标准

    EMI:FCC Part 15,CISPR(EN55022) class A

    EMS:EN61000-4-2 (ESD),Level 4

    EN61000-4-3(RS),Level 3

    EN61000-4-4 (EFT),Level 4

    EN61000-4-5 (Surge),Level 4

    EN61000-4-6 (CS),Level 3

    EN61000-4-8,Level 5

    冲击:IEC 60068-2-27

    自由落体:IEC 60068-2-32

    震动:IEC 60068-2-6
