本产品是一款DEVICENET现场总线中继器，符合DEVICENET协议标准，3路独立总线电接口，数据全透明传输，自动切换数据方向,速率自适应，支持全部DEVICENET总线速率。该产品能够延长DEVICENET总线的传输距离，改变总线拓扑结构，同时具有光电隔离、减少干扰等性能。
本产品为工业级设计，具有宽电源DC（12-36V）输入，电源冗余和隔离保护，继电器告警输出，IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，-40~85℃工作温度范围等优点，能满足各种工业现场的使用要求。
技术参数
l 接口类型：工业5PIIN端子
l 通信速率：125K、250K、500Kbit/s，速率自适应
l 3路独立电口，1500W防雷保护功能，自恢复过流保护功能
l 本机不带终端电阻，请按需要外接
l 双电源冗余输入，DC12V-36V值，典型值DC24V，隔离电压1500V,1A电流保护(电流短路保护)，反接保护功能
l 工作电流典型值90mA@24V
l 电口故障告警输出，触点容量：DC24V/1A
l 操作温度：
标准类型：0 ~ 70 °C
宽温类型：-40 ~ 85 °C
操作湿度：5 ~ 95% RH
l 存放温度：-40 ~ 85 °C
l 外形尺寸：138mm×106mm×54mm
l 外壳：IP40防护等级,铝制加强机壳
l 安装方式： 35mmDIN导轨安装
l 净重：900g
l EMI：EN550221998, Class A
l EN61000-4-2(ESD), Criteria B, Level 4
l EN61000-4-3(RS), Criteria A, Level 2
l EN61000-4-4(EFT), Criteria B, Level 4
l EN61000-4-5(Surge), Criteria B, Level 2
l EN61000-4-6(CS), Criteria B, Level 2
l En61000-4-8(PFMF), Criteria A, Level 3
l IEC60068-2-27
l EN50121-4
l Freefall：IEC60068-2-32
本产品支持：点对点通讯、级联网络、星型网络等拓扑结构。点对点通讯可以连接两个DEVICNET总线网段；级联网络结构隔离多个总线段节点（最多20个）；星型结构可以改变总线拓扑方式以方便布线。
3路电接口为全对等关系，不分主从，任意电口接收的数据将传输到另外两个端口，任意电口的故障将不会影响另外两个电口。

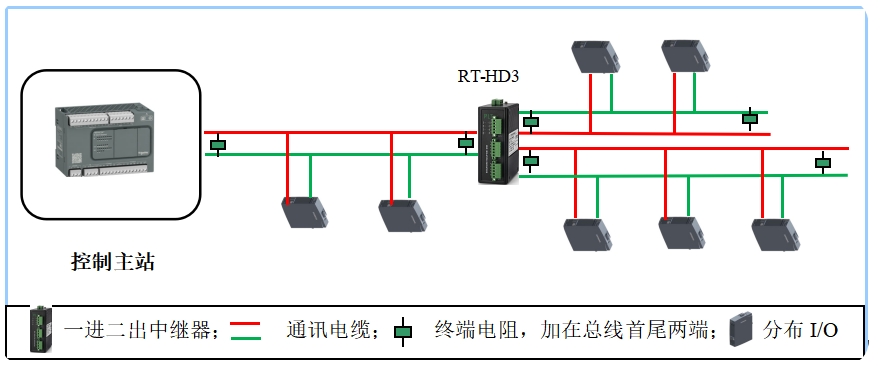

典型应用拓扑方案：
