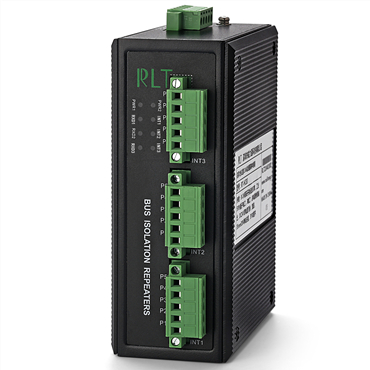

工业级LONWORKS总线隔离中继器(3口)

  • RT-HL3   3路独立LONWORKS电口隔离中继器

返回列表

产品概述产品特点规格参数产品型号应用拓扑结构

本产品是一款LONWORKS现场总线中继器,符合LONWORKS协议标准,3路独立总线电接口,数据全透明传输,自动切换数据方向。该产品能够延长LONWORKS总线的传输距离,改变总线拓扑结构,同时具有光电隔离、减少干扰等性能。

本产品为工业级设计,具有宽电源DC12-36V)输入,电源冗余和隔离保护,继电器告警输出,IP40防护等级,波浪纹铝制加强机壳,35mmDIN导轨安装,-40~85℃工作温度范围等优点,能满足各种工业现场的使用要求。

    • 3路独立LONWORKS总线电口,每个电口独立电源模块供电,实现总线段互相隔离
    • 支持LONWOKS总线速率78Kbit/s,透明传输
    • 支持点对点、星型、级联拓扑结构
    • 提供8个LED状态指示灯,总线数据接口继电器告警输出
    • DC24V 冗余电源,隔离电压1500V,1A电流保护(短路保护,)支持反接保护功能
    • 波纹式高强度金属外壳,IP40防护等级, DIN35mm工业卡轨安装
技术参数

电接口:

l  接口类型:工业5PIIN端子

l  通信速率:78Kbit/s

l  信号延时(电口):100ns

l  3路独立电口,每个电口独立电源模块供电,实现总线段互相隔离,1500W防雷保护功能,自恢复过流保护功能

l  本机不带终端电阻,请按需要外接


电源及保护:

l  双电源冗余输入,DC12V-36V值,典型值DC24V,隔离电压1500V,1A电流保护(电流短路保护),反接保护功能

l  工作电流典型值90mA@24V

l  电口故障告警输出,触点容量:DC24V/1A


工作环境:

l  操作温度:

标准类型:0 ~ 70 °C

宽温类型:-40 ~ 85 °C

操作湿度:5  ~ 95% RH

l  存放温度:-40 ~ 85 °C


机械特性:

l  外形尺寸:138mm×106mm×54mm

l  外壳:IP40防护等级,铝制加强机壳

l  安装方式: 35mmDIN导轨安装

l  净重:900g


符合标准:

l  EMI:EN550221998, Class A

l  EN61000-4-2(ESD), Criteria B, Level 4

l  EN61000-4-3(RS), Criteria A, Level 2

l  EN61000-4-4(EFT), Criteria B, Level 4

l  EN61000-4-5(Surge), Criteria B, Level 2

l  EN61000-4-6(CS), Criteria B, Level 2

l  En61000-4-8(PFMF), Criteria A, Level 3

l  IEC60068-2-27

l  EN50121-4

l   Freefall:IEC60068-2-32

本产品支持:点对点通讯、级联网络、星型网络等拓扑结构。点对点通讯可以连接两个LONWORKS总线网段;级联网络结构隔离多个总线段节点(最多20个);星型结构可以改变总线拓扑方式以方便布线。

3路电接口为全对等关系,不分主从,任意电口接收的数据将传输到另外两个端口,任意电口的故障将不会影响另外两个电口。

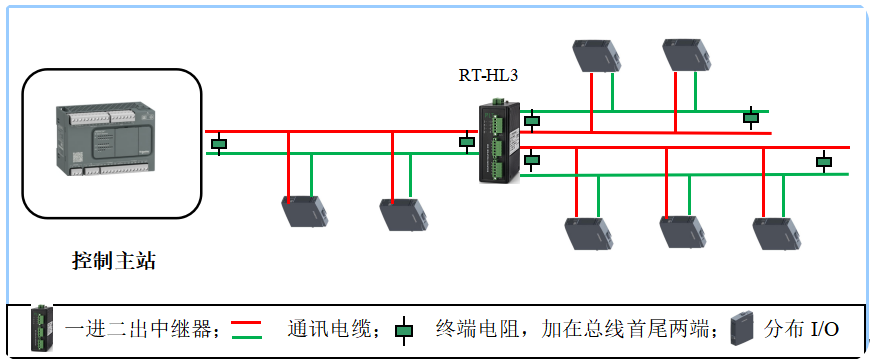

典型应用拓扑方案:
