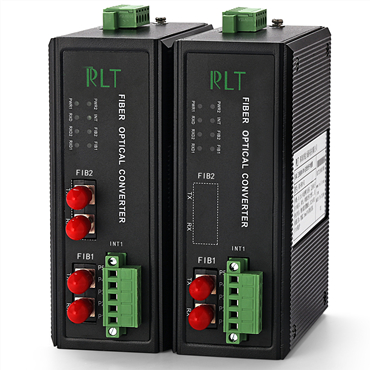

工业级RS422总线光纤中继器

  • RT-FR31   一路光纤接口,支持点对点通讯结构
  • RT-FR32   二路光纤接口,支持点对点、级联、星型通讯结构

返回列表

产品概述产品特点规格参数产品型号应用拓扑结构

本产品是一款工业级RS422总线光纤中继器,支持全部RS422总线速率,速率自适应,数据全透明传输,支持单/双光口网络结构。RT-FR31支持一路总线数据接口,一路光纤接口,适用于点对点通讯结构;RT-FR32支持一路总线数据接口,二路光纤接口,适用于点对点、星型/级联拓扑通讯结构。

本产品通过将总线的电缆通讯转换为光纤通讯,解决了高速率远距离传输问题同时实现了总线线段间的信号光电隔离,增加节点数以及改变组网拓扑结构的功能。本产品为工业级设计,具有宽电源DC(12-36V)输入,电源冗余和隔离保护,继电器告警输出,IP40防护等级,波浪纹铝制加强机壳,35mmDIN导轨安装,-40~85℃工作温度范围等优点,能满足各种工业现场的要求。

    n RT-FR31,一路光纤接口,支持点对点通讯结构

    n RT-FR32,二路光纤接口,支持点对点、星型、级联拓扑结构

    n 电口采用独立电源模块供电,同时采用光电隔离技术,隔离内部通讯与总线数据信号,防止干扰

    n 支持RS422总线全部速率,速率自适应

    n 多模/单模光纤可选,多模可传输0-2KM,单模可传输0-20KM,ST/SC/FC接口可选

    n 提供8个LED状态指示灯,光口和总线数据接口继电器输出告警

    n DC24V 冗余电源,隔离电压1500V,支持反接保护功能

    n 波纹式高强度金属外壳,IP40防护等级, DIN35mm工业卡轨安装

电接口:

l 接口类型:工业5PIN接线端子

l 通信速率:0~6MBit/s,速率自适应

l 信号延时(电口):100ns

l 具备1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能

l 终端电阻:本机不带终端电阻,请按需要外接

光纤接口:

l 光口类型:多模、单模可选(单光、双光可选)

l 光口连接器:标配ST;SC、FC可选

l 光纤波长:多模850nm、1310 nm,单模1310 nm1550nm

l 传输光纤:多模50/125 um、62.5/125 um、100/140um,单模8.3/125 um、9/125um、10/125um

l 传输距离:多模0—2Km,单模0—20Km,更远距离可选

电源及保护

l 双电源冗余输入,DC12V-36V值,典型值DC24V,隔离电压1500V,1A电流保护(短路保护),反接保护功能

l 工作电流典型值80mA@24V

l 电口故障告警输出,触点容量:DC24V/1A

工作环境

l 工作温度:-40 ~ 85 °C

l 工作湿度:5  ~ 95% RH

l 存放温度: -40 ~ 85 °C

机械特性

l 外形尺寸:138mm×106mm×54mm

l 外壳:IP40防护等级,铝制加强机壳

l 安装方式: 35mmDIN导轨安装

l 净重:900g

符合标准

l EMI:EN55022 1998, Class A

l EN61000-4-2 (ESD), Criteria B, Level 4

l EN61000-4-3 (RS), Criteria A, Level 2

l EN61000-4-4 (EFT), Criteria B, Level 4

l EN61000-4-5 (Surge), Criteria B, Level 2

l EN61000-4-6 (CS), Criteria B, Level 2
