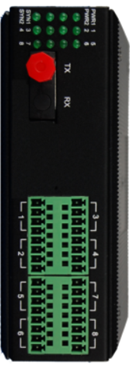

工业级单向16路或双向8路模拟量(电流/电压)光纤中继器

  • RT-AD16     单向16路4-20mA/0-20mA
  • RT-AS8       双向8路4-20mA/0-20mA
  • RT-VD16     单向16路0-5V/0-10V
  • RT-VS8       双向8路0-5V/0-10V
  • RT-MD16    单向16路4-20mA/或0-5V/0-10V
  • RT-MS8 双向8路4-20mA/或0-5V/0-10V

返回列表

产品概述产品特点规格参数产品型号应用拓扑结构

该系列产品是锐力通科技专门为模拟量(电流/电压)信号远距离传输而设计的工业级光纤通讯中继产品。该设备成对使用,在输入设备端将模拟量(电流/电压)信号的电缆通讯转换为光纤通讯,在输出设备端接收光信号,再将其转换回模拟量(电流/电压)信号。实现了工业信号的远距离传输,同时通过光电隔离,完全隔离了工业信号的电气干扰。

该系列产品采用锐力通独创技术,支持单向16路模拟量(电流/电压)信号或双向8路模拟量(电流/电压)信号。该设备采用双电源供电,高性能FPGA可编程器件,无MCU处理,高速转换,采样频率可以到20KHZ,12位 AD 转换芯片,解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了控制信号可靠性、安全性和保密性,同时也解决了电缆传输距离受限的问题。

    • 支持点对点光纤网络结构
    • 支持4~20mA/0-20mA,1-16 路电流量;或支持0~10V/0~5V,1-16 路电压量;16 路模拟量输入输出可任意组合
    • 具有信号故障保护功能;全方位显示电接口和光纤运行状态
    • 4-20ma接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准支持
    • 宽范围交直流输入,支持内部隔离,冗余双电源输入,电源支持过载保护、防反接保护
    • 符合工业四级电磁兼容性要求
    • 超强防雷功能:防雷击,可抗感应高压,防浪涌等
    • 无风扇高效散热,降低修复时间


电流量

支持 1~16 路电流量

输入输出范围 0~20mA

分辨率 10 位

采样速率 20K 次/秒

时间延迟 <1ms

最大负载能力 600Ω

输入电阻 125Ω

精度 0.4%(常温)

电压量

支持 1~16 路电压量

输入输出范围 0~10V(包含了 0~5V)

分辨率 12 位

采样速率 20KHZ 次/秒

时间延迟 <1ms

最大负载能力 600Ω

输入阻抗 100KΩ

精度 0.4%(常温)光纤接口:

多模光纤:

50/125um 或 62.5/125um,

传输距离: 多模光纤,0-2KM,衰减(3dbm/km )

波长: 850nm

发射功率: -12dBm (Min) ~ -9dBm (Max)

接收灵敏度: -28dBm (Min)

链路预算: 16dBm

单模光纤:

8/125um 或 9/125um,

传输距离:      单模光纤,0-20KM,衰减(0.35dbm/km ) (更距离需定制)

波长:          1310nm(超长距离传输时选用1550nm波长)

发射功率:      -9dBm (Min) ~-5dBm (Max)

接收灵敏度:    -27dBm (Min)

链路预算:      18dBm

电源及保护

接入端子       4芯5.08mm间距插入式端子

电源: 冗余双电源输入DC9-48V/AC9-48V

功耗:    ≤5W

电压保护: 过载保护,反接保护,冗余保护

机械特性

外形尺寸:    133mm(长) x 120mm(宽) x 40.0mm(高)

外壳: 铝合金材质,IP40防护等级

安装方式:     35mmDIN导轨安装

净重:         800g

工作环境

工作温度:     宽温-40~+85℃

操作湿度:     5  ~ 95% RH

存放温度:     -40 ~ 85 °C (-40 ~ 185 °F)
