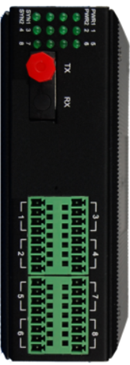

RT-K16系列产品是锐力通科技专门为开关量信号远距离传输而设计的工业级光纤通讯中继产品。该设备成对使用，在输入设备端将开关量信号的电缆通讯转换为光纤通讯，在输出设备端接收光信号，再将其转换回开关量信号。实现了工业信号的远距离传输，同时通过光电隔离，完全隔离了工业信号的电气干扰。

该系列产品采用锐力通独创技术，支持单向16路开关量信号或双向8路开关量信号。该设备采用双电源供电，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保密性，同时也解决了电缆传输距离受限的问题

• 支持点对点光纤网络结构
• 支持单向16路开关量或双向8路开关量
• 电接口采用独立电源模块供电，完全隔离了总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏
• 每路有开关量开与闭的指示灯状态指示
• 输入开关量开与闭自动检测，当输入什么状态，开关量输出即为什么状态
• 开关量在开机状态或光纤没有接入时其开关状态稳定，不会出现乱动作状态
• 开关量接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准
• 支持宽范围交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护
• 符合工业四级电磁兼容性要求
• 超强防雷功能：防雷击，可抗感应高压，防浪涌等
• 无风扇高效散热，降低修复时间

技术参数

输出接口类型：

干节点

1：信号继电器干接点输出；

2：光MOS继电器输出(最大内阻25Ω)

脉冲量 光MOS继电器输出，0-VCC(VCC为本机供电电源电压)

响应时间 信号继电器干接点输出:<1.2ms,光MOS继电器输出<0.6ms

开关信号 信号继电器干接点输出30VDC/0.5A；光MOS继电器输出:245VDC/0.12A

最大开关频率 50HZ

输出浪涌保护: 信号继电器干接点输出：无；光MOS继电器输出：TVS+固体放电管防护

光纤接口：

多模光纤:

50/125um 或 62.5/125um，

传输距离： 多模光纤,0-2KM,衰减(3dbm/km )

波长: 850nm

发射功率: -12dBm (Min) ～ -9dBm (Max)

接收灵敏度: -28dBm (Min)

链路预算: 16dBm

单模光纤:

8/125um 或 9/125um，

传输距离:      单模光纤，0-20KM,衰减(0.35dbm/km ) (更远距离需定制)

波长:          1310nm（超长距离传输时选用1550nm波长）

发射功率:      -9dBm (Min) ～-5dBm (Max)

接收灵敏度:    -27dBm (Min)

链路预算:      18dBm

电源及保护：

接入端子       4芯5.08mm间距插入式端子

电源： 冗余双电源输入DC9-48V/AC9-48V

功耗：    ≤5W

电压保护： 过载保护，反接保护，冗余保护

机械特性：

外形尺寸：    133mm(长) x 120mm(宽) x 40.0mm(高)

外壳: 铝合金材质，IP40防护等级

安装方式:     35mmDIN导轨安装

净重:         800g

工作环境：

工作温度：     宽温-40~+85℃

操作湿度：     5  ~ 95% RH

存放温度：     -40 ~ 85 °C (-40 ~ 185 °F)
